Beschreibung
MDF-Serie für federlose Sektionaltore

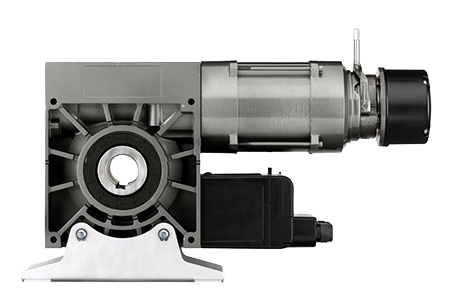

Das MFZ Marantec Antriebsset MDF 30-32-24 KE CS320 FU-E 2,2KW vereint erstklassige Leistung mit innovativen Funktionen für federlose Sektionaltore. Diese Antriebslösung aus der MDF-Serie wurde speziell entwickelt, um höchste Zyklenzahlen bei minimalen Wartungskosten zu gewährleisten.
Die MDF-Serie von MFZ Marantec bietet eine TÜV-geprüfte, integrierte Fangvorrichtung, die in Kombination mit federlosen Sektionaltoren einen sicheren Betrieb ermöglicht. Dank dieser fortschrittlichen Technologie sind keine zusätzlichen mechanischen Sicherungsvorkehrungen beim Einbau des Sektionaltorantriebs erforderlich.
Hauptmerkmale des MDF 30-32-24 KE CS320 FU-E 2,2KW Antriebssatzes:
- Lage- und drehzahlunabhängiger Einbau des Motors in jeder Position
- Unabhängige Fangvorrichtung, die unbeeinflusst von der Abtriebsdrehzahl arbeitet
- Notbedienungsoptionen durch Nothandkurbel oder Nothandkette
- Breite Palette von Baureihen mit 140 bis 1.650 Nm und 17 bis 24 Umdrehungen pro Minute
- Gerollte Schneckenwelle mit ausgezeichneten Selbsthemmungswerten
- Thermoelement in der Motorwicklung für erhöhte Sicherheit
- Zuverlässiger Betrieb auch bei Stromausfall
- Steckbare Kabelverbindungen für eine einfache Installation
Das Antriebsset MDF 30-32-24 KE CS320 FU-E 2,2KW bietet eine optimale Lösung für federlose Sektionaltore und eignet sich besonders für Anwendungen mit hohen Zyklenzahlen. Erhältlich in verschiedenen Baugrößen, einschließlich HD-Ausführung für Tore mit besonders hohen Zyklenanforderungen, bietet dieser Antriebssatz eine zuverlässige und effiziente Lösung für Ihre Toranforderungen.
Baugrössen unserer MDF-Antriebe
Sie erhalten die Antriebe der MDF-Serie in unterschiedlichen Größen sowie in HD-Ausführung für federlose Sektionaltore mit besonders hohen Zyklenzahlen:
- MDF 05
- MDF 20
- MDF 30
- MDF 50
- MDF 60
- MDF 70
Zur Auswahl der optimalen Antriebslösung wird der Durchmesser der Wickelwelle in mm und das Behanggewicht des Tores in kg benötigt. Wir beraten Sie gerne!
| Parameter | MDF 05-14-24 | MDF 20-18-24 | MDF 30-40-24 | MDF 50-75-24 | MDF 60-100-17 | MDF 70-165-17 |
|---|---|---|---|---|---|---|
| Abtriebsdrehmoment [Nm] | 140 | 180 | 400 | 750 | 1000 | 1650 |
| Abtriebsdrehzahl (Nenndrehzahl) [min-1] | 24 | 24 | 24 | 24 | 17 | 17 |
| Leistung [kW] | 0,55 | 1,1 | 1,7 | 3,0 | 3,0 | 4,4 |
| Betriebsspannung [V] | 230 / 400 / 3~ | 230 / 400 / 3~ | 230 / 400 / 3~ | 230 / 400 / 3~ | 230 / 400 / 3~ | 230 / 400 / 3~ |
| Netzfrequenz [Hz] | 50 | 50 | 50 | 50 | 50 | 50 |
| Steuerspannung [V] | 24 | 24 | 24 | 24 | 24 | 24 |
| Motor-Nennstrom [A] | 3,0 / 1,7 | 4,7 / 2,7 | 8,3 / 4,8 | 12,1 / 7,0 | 12,1 / 7,0 | 19,5 / 11,3 |
| Max. Zyklen pro Stunde | 20 | 20 | 20 | 30 | 20 | 30 |
| Bauseitige Absicherung [A] | 10 | 10 | 10 | 16 / 10 | 16 / 10 | 20 / 16 |
| Schutzart [IP] | 54 | 54 | 54 | 54 | 54 | 54 |
| Temperaturbereich [°C] | –20 bis +60 | –20 bis +60 | –20 bis +60 | –20 bis +60 | –20 bis +60 | –20 bis +60 |
| Dauerschalldruckpegel [db (A)] | < 70 | < 70 | < 70 | < 70 | < 70 | < 70 |
| Umdrehungen Abtriebswelle | 13 | 18 | 18 | 36 | 36 | 36 |
| Ø – Steckzapfen (Standard) [mm] | 30 | 30 | 40 | 50 | 50 | 55 |
