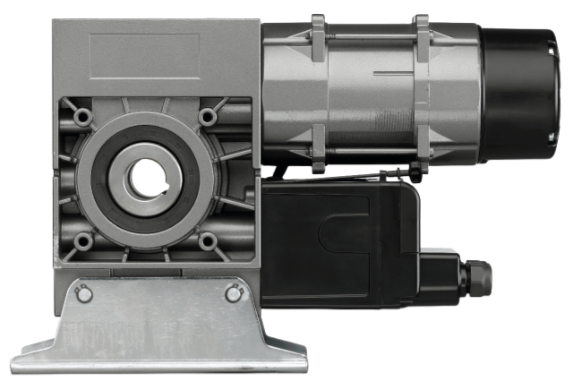

Produktinformationen MFZ Marantec Antriebsset MDF 20-22-12 KU

Dieser Aufsteckantrieb der Serie MDF von MFZ Marantec Ovitor besticht durch seine kompakte Bauform, die optimale Montagemöglichkeiten ermöglicht. Mit einem Antriebsdrehmoment von 220 Nm, einer Abtriebsdrehzahl von 12 U/min und einem Hohlwellen-Durchmesser von 30 mm eignet er sich ideal für den Einsatz an federlosen Sektionaltoren oder Rolltoren. Die integrierte Fangvorrichtung gewährleistet Sicherheit und ist wartungsfrei. Die Handbetätigung mittels Nothandkurbel ermöglicht eine zuverlässige Notbedienung. Der Antrieb ist für eine Betriebsspannung von 3~400 V ausgelegt und verfügt über einen digitalen Endschalter AWG mit einem Endschalterbereich von maximal 18 Umdrehungen.

Beschreibung:

Die MDF-Serie von MFZ Marantec Ovitor präsentiert sich durch ihre kompakte Bauform als optimale Lösung für unterschiedlichste Montageanforderungen. Die integrierte Fangvorrichtung bietet eine sichere Lösung für Tore und ist wartungsfrei. Mit einer umfassenden Baureihe von 100 bis 2000 Nm bietet MFZ für jede vor Ort gegebene Situation die passende Lösung.

Merkmale:

• Integrierte Fangvorrichtung, unabhängig von Lage und Drehzahl, wartungs- und verschleißfrei, mit integrierter Dämpfung
• Pendelfußlagerung
• Gerollte Schneckenwelle
• Notbedienung über Nothandkurbel (KU), optional auch mit Nothandkette (KE) erhältlich
• Einfache Umrüstung von Kurbel auf Kette möglich
• Endlageneinstellung über elektronischen Absolutwertgeber (mechanische Endschalter MEC auf Anfrage erhältlich)
• Thermoschutz in der Motorwicklung
• Steckbare Anschlüsse

Eigenschaften:

• Abtriebsdrehmoment: 220 Nm
• Abtriebsdrehzahl: 12 min^-1
• Endschalterbereich: 18
• Endschaltertyp: Absolutwertgeber AWG (MFZ Marantec)
• Fangmoment: 784 Nm
• Hohl- / Abtriebswelle (ø): 30 mm
• Leistung: 0.75 kW
• Notbetätigung: Nothandkurbel
• Versorgungsspannung: 3~400 V
• Max. Schaltungen pro Stunde: 20
