Beschreibung

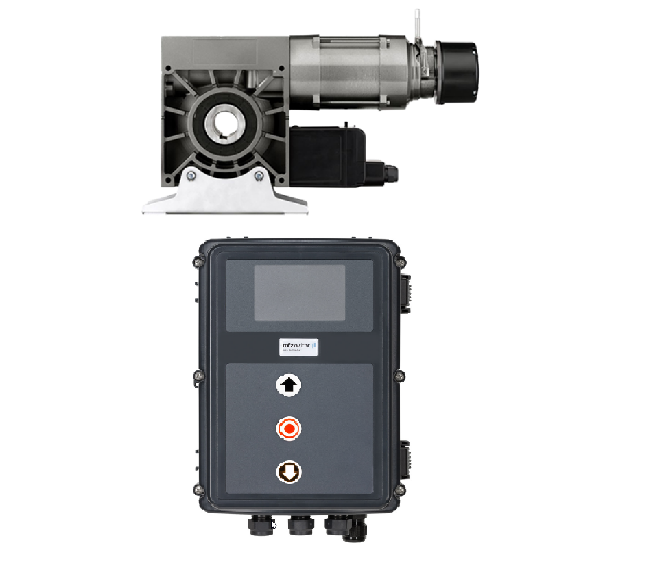

MDF-Serie für federlose Sektionaltore – MDF 20-18-24 KE
Federlose Sektionaltore-Antriebsset erreichen hohe Zyklenzahlen bei gleichzeitig geringen Wartungskosten. Da keine Torsionsfedern gewartet oder ersetzt werden müssen, sind sie eine beliebte Lösung für Bereiche, in denen Tore sehr häufig geöffnet und wieder geschlossen werden müssen.
Sie benötigen eine sichere Antriebslösung für Ihr federloses Sektionaltor? Dann informieren Sie sich jetzt über unsere MDF-Serie! Unsere Aufsteckantriebe bieten eine TÜV-geprüfte, integrierte, wartungsfreie Fangvorrichtung. Das heißt für Sie: Sie müssen beim Einbau Ihres Sektionaltorantriebs keine weiteren mechanischen Sicherungsvorkehrungen treffen.
| Parameter | MDF 05-14-24 | MDF 20-18-24 | MDF 30-40-24 | MDF 50-75-24 | MDF 60-100-17 | MDF 70-165-17 |
| Abtriebsdrehmoment [Nm] | 140 | 180 | 400 | 750 | 1000 | 1650 |
| Abtriebsdrehzahl (Nenndrehzahl) [min-1] | 24 | 24 | 24 | 24 | 17 | 17 |
| Leistung [kW] | 0,55 | 1,1 | 1,7 | 3,0 | 3,0 | 4,4 |
| Betriebsspannung [V] | 230 / 400 / 3~ | 230 / 400 / 3~ | 230 / 400 / 3~ | 230 / 400 / 3~ | 230 / 400 / 3~ | 230 / 400 / 3~ |
| Netzfrequenz [Hz] | 50 | 50 | 50 | 50 | 50 | 50 |
| Steuerspannung [V] | 24 | 24 | 24 | 24 | 24 | 24 |
| Motor-Nennstrom [A] | 3,0 / 1,7 | 4,7 / 2,7 | 8,3 / 4,8 | 12,1 / 7,0 | 12,1 / 7,0 | 19,5 / 11,3 |
| Max. Zyklen pro Stunde | 20 | 20 | 20 | 30 | 20 | 30 |
| Bauseitige Absicherung [A] | 10 | 10 | 10 | 16 / 10 | 16 / 10 | 20 / 16 |
| Schutzart [IP] | 54 | 54 | 54 | 54 | 54 | 54 |
| Temperaturbereich [°C] | –20 bis +60 | –20 bis +60 | –20 bis +60 | –20 bis +60 | –20 bis +60 | –20 bis +60 |
| Dauerschalldruckpegel [db (A)] | < 70 | < 70 | < 70 | < 70 | < 70 | < 70 |
| Umdrehungen Abtriebswelle | 13 | 18 | 18 | 36 | 36 | 36 |
| Ø – Steckzapfen (Standard) [mm] | 30 | 30 | 40 | 50 | 50 | 55 |
